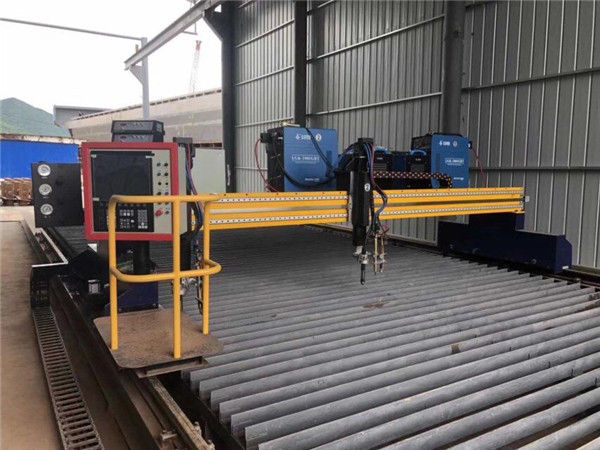

Portálový plazmový řezací stroj 3mx8m
Základní informace

Číslo modelu: 3MX8M
Řezný plyn: Kyslík + acetylen nebo propan
CNC systém: Peking Start CNC
Motor a ovladač: Krokový&Nbsp;motor a ovladač
Software: Fastcam Software
Přesnost pohybu: 0,01 mm na krok
Režim pohonu: Lineární vedení a ozubené kolo
Způsob chlazení řezacího hořáku: Chlazení vzduchem nebo chlazení vodou
Proud: 30-400A Plazmová řezačka Zdroj
Dodací lhůta: 7 dní
Nest Software: Fastcam
Specifikace: 3000X8000MM



Funkce

1. Všesvařovaná konstrukce, osa Y, X s ozubeným hřebenem a lineárním vodicím pohonem, osa Z s elektrickým automatickým zvedáním, pro zajištění rychlosti a kvality řezání.
2. Stroj s mazacím systémem, systémem automatického odsávání výparů a prachotěsným. 3. Nastavení je velmi jednoduché, všechny druhy CAD grafiky lze číst přímo naším systémem přes U-disk. Software může automaticky upravovat grafiku.
4.Collocated rozhraní Udisk a software pro automatickou konverzi řezného kódu pro kreslení CAD, kreslení CAD lze vkládat přímo do řezačky přes U-disk.
5.Tipy pro každou operaci jsou zobrazeny na obrazovce kdykoli, takže operátoři mohou náš systém používat bez zaškolení nebo čtení pokynů.
6.Clolokované kontrolky pro různá závěsy. Diagnóza závitu je jasná na první pohled a údržba je pohodlná a rychlá.
7. Ve vozíku hořáku jsou potřebné klíče pro ovládání pohybu, takže operátor může snadno přesunout hořák na správné místo.
8. S bodem zlomu nebo přerušením napájení, funkce paměti.

Parametr

název Portálový CNC řezací stroj
Modelka3000×6000×13000×6000×1A3000×6000×1+1A
Typy řezáníKyslíkaté palivoPlazmaKyslíkaté palivo a plazma
StrukturaPortál, duální pohon
Rozpětí kolejí a vodicí lišta3000 × 6000 mm
Efektivní velikost řezu2400×4500 mm
PřenosPodélné a příčné hlavní vozíky: hřeben a pastorek Příčný vedlejší vozík: ocelový pás
Trubkový převodPříčný: Průmyslový plastový tažný řetěz;

Podélné: Závěsné kladky nebo uzemňovací vlečný řetěz

Tloušťka řezu6-150 mm měkká ocel



2-40 mm měkká ocel, SS, mosaz, hliník atd. (závisí na kapacitě plazmy)Kyslíkatý 6-150 mm;

Plazma: závisí na kapacitě plazmy;

Pochodeň č.1 (2 je možnost)1 (2 je možnost)2
Ovládání výšky hořáku (THC)Motorizované ovládání svítilny (CAP auto THC je volitelná)Napětí oblouku auto THC



Obloukové napětí auto THC pro plazmové řezání

Motorizované ovládání hořáku pro kyslíko-palivové řezání
