Čína velký szie cnc portálový plazmový řezací stroj

Základní informace

Tloušťka řezu: 1-50 mm
Řezná rychlost: 0-5000 mm / min
Napětí: AC220V
Plyn: Kyslík
Pracovní materiál: železo, ocel, hliníkové plechy, pozinkované plechy
Pracovní tloušťka: 0,5 - 30 mm nebo přizpůsobení
Výkon: 8,5 kW
Vstupní napětí: 380 V 50 Hz
Pracovní režim: Nedotčený oblouk
Transmit Way: Taiwan Imported Ball Screw
Rail Guide: Precision Work Round
Volitelný zdroj napájení: America Hypertherm a Ame
Zdvih osy Z: 0-70 mm
Itam: CNC plazmový řezací stroj

popis produktu

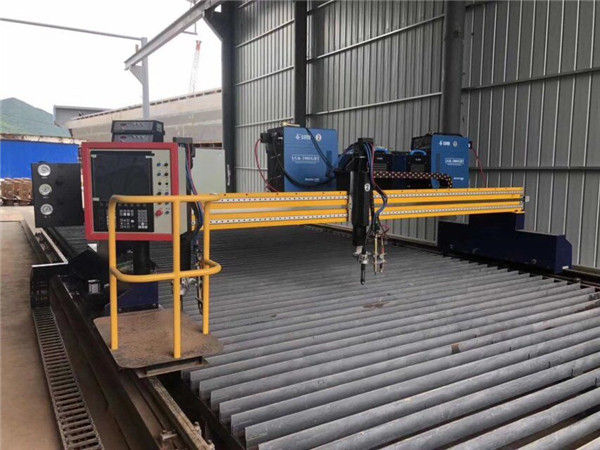

Je to druh CNC řezací zařízení s vysokou účinností a vysokou přesností a může snížit intenzitu práce.
Tento stroj používá portálový styl a má řezání plazmou nebo plamenem. Snadno se udržuje a obsluhuje a je spolehlivý.
Má kompaktní a racionální konstrukci a cena je přiměřená. Je vhodnější pro středně velké a malé podniky nakupovat a používat.

Hlavní konfigurace a úvod funkce

# Silný tažný řetěz - tažnost a ochrana, inteligentní vysoká intenzita, ametabolická tuhost, snadná instalace, použití a spolehlivý, snadný yo slza otevřený outfit.
# Kvůli ochraně kabelu také vypadá celkový vzhled stroje krásnějším
# Dvojité hlavy - plazmová řezací hlava může řezat méně než 40 mm tloušťky (v závislosti na proudu zdroje),
řezací hlava může řezat tloušťku 200 mm, může perfektně vyhovět vašim požadavkům na řezání
# Koncový spínač --- Slouží k ovládání pohybu obrobku nebo automatického posuvu, aby nedošlo k nehodě při kolizi
# 24KGS vodicí lišta - stabilnější
# Řezací systém Starfire a HYD auto arc napětí THC ---
Systém číslicového řízení s vysokou dispozicí, automatický úderný oblouk, výkon je stabilní, systém automatického nastavení výšky
--- může podle vaší rovinnosti materiálu, řezná hlava se automaticky stabilizuje a rychle se upravuje.

Technické specifikace

NE	Položka	Specifikace
1	Modelka	FMP2030
2	Horizontální dráha	3m
3	Efektivní šířka řezu	2m
4	Podélný prostor kolejí	4m
5	Efektivní délka řezu	3m
6	Řezná rychlost	20-25 m / min
7	Přesnost řezu	0,05 mm
8	Tloušťka řezu	0-40 mm - plazmová řezací hlava 200 mm - řezací hlava s plamenem
9	Řezací systém	Řezací systém Starfire (anglicky)
10	Řízení výšky oblouku	Řízení výšky napětí hořáku oblouku
11	Struktura tabulky	Celé železné tělo, silná ocel
12	Motor	Japonský servomotor YASKAWA - 3 sady
13	Planet reduktor	Japonsko SHIMPO
14	Výkon motoru	750 W
15	Přenosová cesta	Vysoce přesná ozubená kola
16	Vodicí kolejnice	Všechny osy používají čtvercovou kolejnici HIWIN
17	Elektromagnetický ventil	Itálie CEME
18	Zdroj napájení	Hypertherm MAXPRO200A
19	Kreslící software	CAD
20	Vnořovací software	Austrálie FASTCAM software
21	Výstupní cesta	Artcam, typ3
22	Rozměr LCD displeje	10,4 palce
23	Režim jízdy	Režim jízdy
24	Zařízení pro regulaci výšky	Výška elektrického oblouku a vysoká elektricky nastavitelná
25	Tlak plynu	Max. 0,1 MPa
26	Tlak kyslíku	Max. 0,7 MPa
27	Ostatní části	Jedna sada plazmových trysek zaslaná zdarma

aplikace

Jsou široce používány v lodích, autech, tlakových nádobách kotlů, ocelových konstrukcích, letadlech, strojírenských strojích a dalších oborech.
Používají řezání plamenem k řezání uhlíkové oceli, pomocí plazmy k řezání nerezové oceli, hliníku, mědi a dalších kovových desek. Jsou zvláště vhodné pro nepravidelné kreslení dávkového řezání.
